안녕하세요 조홈입니다.
오늘은 건축물 설계 또는 우리 대지를 쉽게 다운로드할 수 있는 지적도 다운로드하는 방법을 소개해드리겠습니다.
Chapter 1. 국가공간정보포털 들어가기

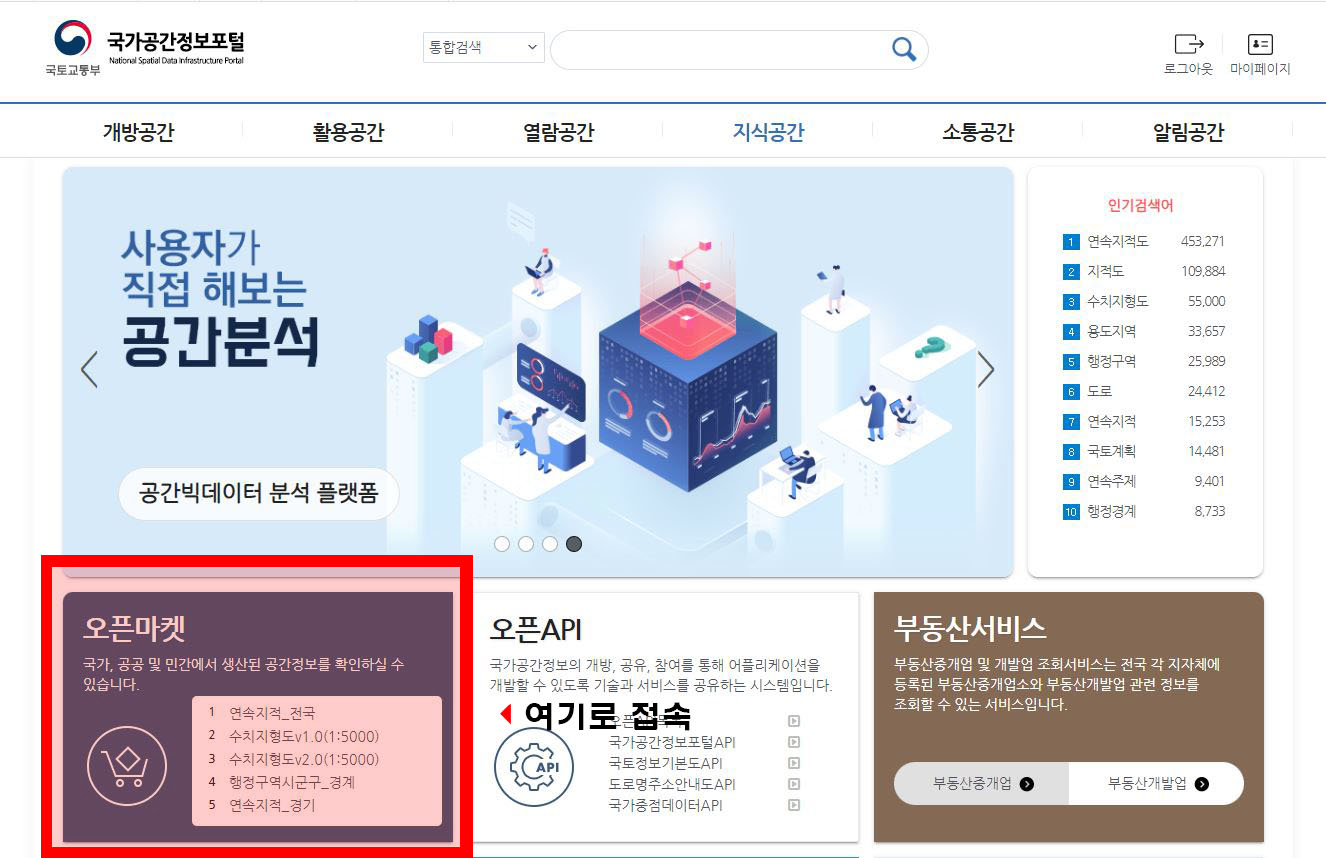

국가공간정보포털을 들어가셔도 되고 사용법을 아시는 분은 데이터셋-오픈마켓으로 바로 들어가시면 돼요
회원가입은 기본이라서 바로 해주시고요.
Chapter 2. 회원가입 및 로그인 후 오픈마켓 접속
로그인 후에 오픈마켓에 들어오시면 돼요
Chapter 3. 원하는 지역 검색 후 지적도 다운로드하기
원하는 지역을 검색하시면 돼요 저는 부산시 동래구 지적을 받도록 하겠습니다.
알집이 풀리셨으면 DWG. 파일이 없고 SHX파일이 있을 거예요. 이 SHX 파일을 dxf파일로 변환할 거예요.
Chapter 4. SHX파일 DWG로 변경해 주는 파일다운
지식공간 > 자료실 > 상세 보기 (nsdi.go.kr)
국가공간정보포털
국가는 다양한 방법으로 공간정보 서비스를 제공하기 위해 노력해왔으나, 산재된 서비스 체계로 인해 공간정보 활용에 어려움이 있었습니다. 그래서 국가·공공·민간에서 생산한 공간정보를
www.nsdi.go.kr
편하게 여기 접속하셔서 다운로드하시면 돼요. 다운로드하셔서 수치지도활용 소프트웨어를 들어오시면 돼요
상단에 파일을 누른 후 열기를 하셔도 되고, 컨트롤 + O를 눌러서 파일을 여시면 돼요.
지적도가 열리면 상단에 파일을 누르시면 밑에 Export가 있어요 이것을 누르셔도 되고
빠르게 컨트롤 +E 누르시면 창이 뜹니다.
파일을 내보내는 건데 이 파일이 처음에 ngi파일로 돼있으니 파일 형식을 DXF로 바꿔야 캐드에서 열릴 수 있어요!
오늘은 지적도 다운로드하는 방법을 알려드렸습니다. 쉽게 설명드렸으니 클릭만 하셔서 사용하시면 될 것 같아요.
참고하자면 dxf 파일은 처음에 스케일이 1:1입니다 원하는 지적 영역 설정하시거나
자르신 후 Scale : 1000으로 변환해주셔야 해요.
방법은 단축키 SC 영역 지정후 1000으로 누르시면 됩니다.
지적도 외 수치지도나 항측도를 다운로드하고 싶으시면 하단에 접속하시면 쉽게 받는 방법이 있어요.
